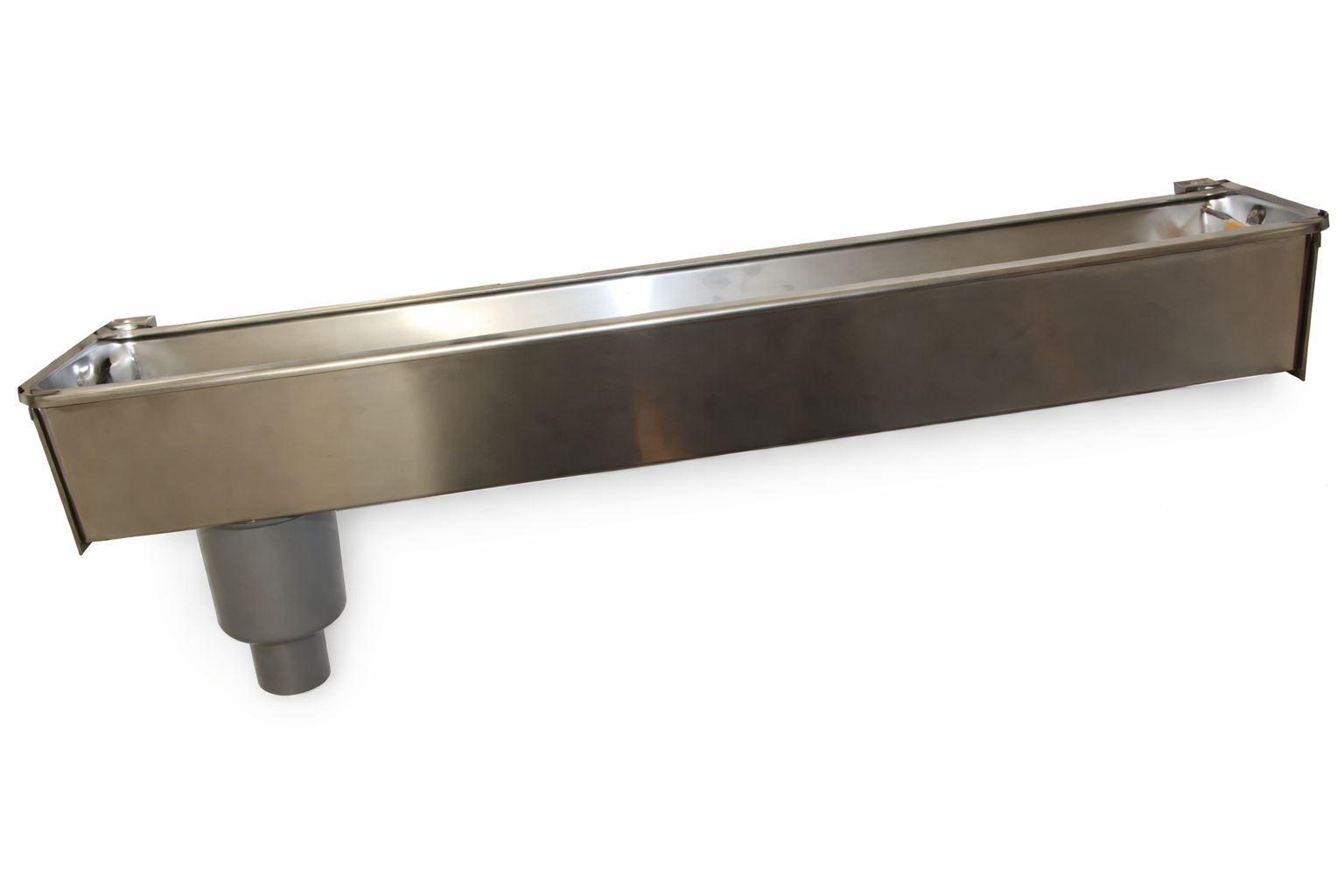

Ablaufrinne / Entleerungs-Sammelrinnefür 5-fach Verteileraus Edelstahlmit GeruchsverschlussBaulänge: 700mmBaubreite oben 135mm, unten 100mmTiefe: 90mmwechselseitig montierbar

Ablaufrinne / Entleerungs-Sammelrinne für Wasser-Verteiler aus Edelstahl Baulänge: 600mm Breite oben: 135mm, unten: 100mm Tiefe: 90mm mit Geruchsverschluß Wechselseitig montierbar mit Haltebügel

Ablaufrinne / Entleerungs-Sammelrinne für Wasser-Verteiler aus Edelstahl Baulänge: 800mm Breite oben: 135mm, unten: 100mm Tiefe: 90mm mit Geruchsverschluß Wechselseitig montierbar mit Haltebügel

Ablaufrinne Entleerungs-Sammelrinne für Wasser-Verteiler aus Edelstahl Baulänge: 400mm Breite oben: 135mm, unten: 100mm Tiefe: 90mm mit Geruchsverschluß Wechselseitig montierbar mit Haltebügel

Ablaufrinne / Entleerungs-Sammelrinne für Wasser-Verteiler aus Edelstahl Baulänge: 500mm Breite oben: 135mm, unten: 100mm Tiefe: 90mm mit Geruchsverschluß Wechselseitig montierbar mit Haltebügel

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und BefestigungsmaterialTechnische DatenHersteller Art-Nr.: 0077532501001Abgänge: 3-fachl1 [mm]: 127l2 [mm]: 76Marke: SCHLÖSSEREAN: 4044997161487Verteilergröße: DN 25 - 1“ x 1 1/4“l1 [mm]: 89,5Zulauf: DN 25 (1“)l2 [mm]: 35Abgang: DN 32 (1 1/4“)Verteiler: 3-fach

- Betriebstemperatur max.: +90°C- Druck max.: 10 bar- Material: Messing- Komplett montiert und geprüft- 1 Ventilverteiler mit KFR-absperrbarem Oberteil- Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)- Dichtung Oberteil: EPDM- Mit steigender Spindel- Mit Rinne und Befestigung- Entleerungsrinne pulverbeschichtet / rostfrei- Geruchsverschluss DN 40 mit Stopfen, Befestigungsset und Etikettensatz- Schläuche für Entleerung DN 8 (1/4“)- Höhe: 250 mmTechnische Daten Montageart:AufbauMaterial:MessingForm:Durchgängig geradeMax. Arbeitsdruck [bar]:10Anschluss 1:InnengewindeAnschluss 2:AußengewindeAnzahl der Abzweige:3Max. Mediumtemperatur (Dauerbetrieb) [°C]:90Gemäß UBA-Positivliste für Trinkwasser geeignet:JaDVGW-Siegel:JaZulauf:DN 25 (1")Abgang:DN 40 (1 1/2")Breite [mm]:400Abgänge:3-fachEAN:4044997187210Oberteil-Maß:DN 25 (1")Marke:SCHLÖSSERHersteller Art-Nr.:0075632502001

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und BefestigungsmaterialTechnische DatenHersteller Art-Nr.: 0077542501001Abgänge: 4-fachl1 [mm]: 127l2 [mm]: 76Marke: SCHLÖSSEREAN: 4044997176863Verteilergröße: DN 25 - 1“ x 1 1/4“l1 [mm]: 89,5Zulauf: DN 25 (1“)l2 [mm]: 35Abgang: DN 32 (1 1/4“)Verteiler: 4-fach Bild ist beispielhaft!

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und BefestigungsmaterialTechnische DatenZulauf:DN 25 (1“)Montageart:AufbauAbgang:DN 32 (1 1/4“)Material:MessingForm:Durchgängig geradeMax. Arbeitsdruck [bar]:10Nenninnendurchmesser Anschluss 1:1 Zoll (25)Anschluss 1:InnengewindeNenninnendurchmesser Anschluss 2:1 1/4 Zoll (32)Anschluss 2:AußengewindeAnzahl der Abzweige:2Max. Mediumtemperatur (Dauerbetrieb) [°C]:90Gemäß UBA-Positivliste für Trinkwasser geeignet:JaDVGW-Siegel:JaEAN:4044997161432Marke:SCHLÖSSEROberteil-Maß:DN 25 (1“)Abgänge:2-fachHersteller Art-Nr.:0077522501001

Ablaufrinne / Entleerungs-Sammelrinne für Wasser-Verteiler aus Edelstahl Baulänge: 900mm Breite oben: 135mm, unten: 100mm Tiefe: 90mm mit Geruchsverschluß Wechselseitig montierbar mit Haltebügel

Ablaufrinne Entleerungs-Sammelrinne für Wasser-Verteiler aus Edelstahl Baulänge: 1000mm Breite oben: 135mm, unten: 100mm Tiefe: 90mm mit Geruchsverschluß Wechselseitig montierbar mit Haltebügel

• Zu Abzweig-T-VentilTechnische DatenHersteller Art-Nr.: 0074402500001Größe: DN 25 (1")Marke: SCHLÖSSEREAN: 4044997160985

• Mit nichtsteigender Spindel• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Mit Entleerventil DN 8 (1/4“)• Dichtung Oberteil: EPDMTechnische DatenHersteller Art-Nr.: 0077002502001Marke: SCHLÖSSEREAN: 4044997187227Typ: DN 25Eingang: 1“Zulauf: DN 25 (1”)Ausgang: 1 1/2“Abgang: DN 40 (1 1/2”)

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und BefestigungsmaterialTechnische DatenHersteller Art-Nr.: 0077552502001l1 [mm]: 89,5Verteilergröße: DN 25 - 1" x 1 1/2"l2 [mm]: 35Verteiler: 5-fachZulauf: DN 25 (1“)Abgang: DN 40 (1 1/2“)Abgänge: 5-fachl1 [mm]: 127l2 [mm]: 76Marke: SCHLÖSSEREAN: 4044997176894 Bild ist beispielhaft!

• Für Abzweig-T-Ventile mit DN 15 (1/2") Entleerstopfen• MessingTechnische DatenHersteller Art-Nr.: 0074502500001Marke: SCHLÖSSEREAN: 4044997145982Kappendimension: DN 32 (1 1/4“)Verteilergröße: DN 25 (1“)

- Betriebstemperatur max.: +90°C- Druck max.: 10 bar- Material: Messing- Komplett montiert und geprüft- 1 Ventilverteiler mit KFR-absperrbarem Oberteil- Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)- Dichtung Oberteil: EPDM- Mit steigender Spindel- Mit Rinne und Befestigung- Entleerungsrinne pulverbeschichtet / rostfrei- Geruchsverschluss DN 40 mit Stopfen, Befestigungsset und Etikettensatz- Schläuche für Entleerung DN 8 (1/4“)- Höhe: 250 mmBild ist beispielhaft!Technische Daten Montageart:AufbauMaterial:MessingForm:Durchgängig geradeMax. Arbeitsdruck [bar]:10Anschluss 1:InnengewindeAnschluss 2:AußengewindeAnzahl der Abzweige:2Max. Mediumtemperatur (Dauerbetrieb) [°C]:90Gemäß UBA-Positivliste für Trinkwasser geeignet:JaDVGW-Siegel:JaZulauf:DN 25 (1")Abgang:DN 40 (1 1/2")Breite [mm]:400Abgänge:2-fachEAN:4044997146651Marke:SCHLÖSSEROberteil-Maß:DN 25 (1")Hersteller Art-Nr.:0075622502001

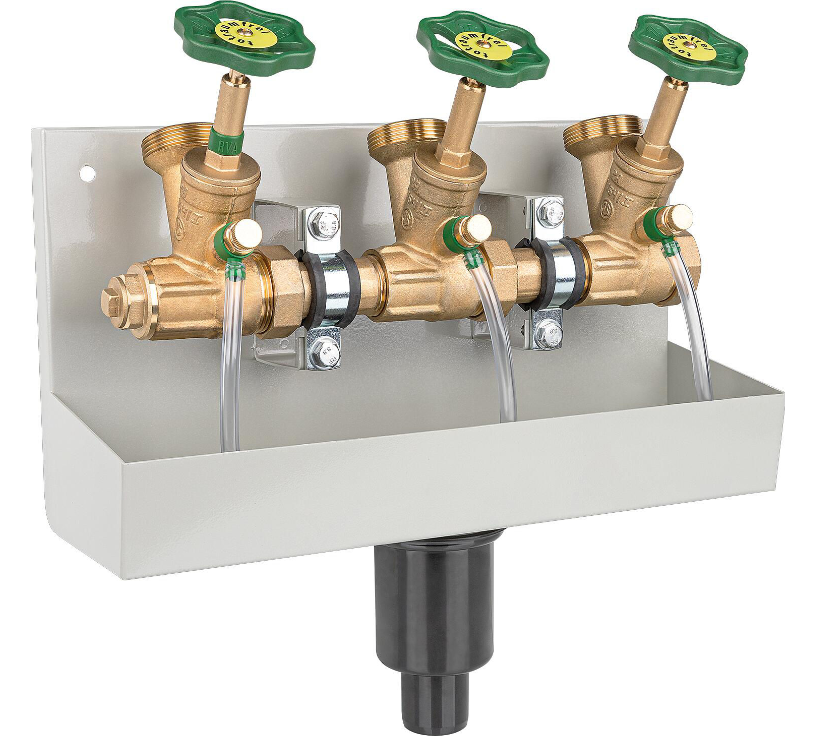

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Dichtung Oberteil: EPDM• Mit steigender Spindel• Mit Rinne und Befestigung• Entleerungsrinne pulverbeschichtet / rostfrei• Geruchsverschluss DN 40 mit Stopfen, Befestigungsset und Etikettensatz• Schläuche für Entleerung DN 8 (1/4“)• Höhe: 250 mm Montageart:AufbauMaterial:MessingForm:Durchgängig geradeMax. Arbeitsdruck [bar]:10Anschluss 1:InnengewindeAnschluss 2:AußengewindeAnzahl der Abzweige:4Max. Mediumtemperatur (Dauerbetrieb) [°C]:90Gemäß UBA-Positivliste für Trinkwasser geeignet:JaDVGW-Siegel:JaZulauf:DN 25 (1")Abgang:DN 40 (1 1/2")Breite [mm]:530Abgänge:4-fachEAN:4044997146682Marke:SCHLÖSSEROberteil-Maß:DN 25 (1")Hersteller Art-Nr.:0075642502001 Bild ist beispielhaft

Abzweig-T-Ventil 11/2 DVGW geprüft Abgan g 1/2 Abzweig-T-Ventil 11/2 DVGW geprüft Abgan g 11/2

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und BefestigungsmaterialTechnische DatenHersteller Art-Nr.: 0077542503001Abgänge: 4-fachl1 [mm]: 129l2 [mm]: 78Marke: SCHLÖSSEREAN: 4044997176870Verteilergröße: DN 25 - 1 1/4“ x 1 1/2“l1 [mm]: 93,5Zulauf: DN 32 (1 1/4“)l2 [mm]: 40Abgang: DN 40 (1 1/2“)Verteiler: 4-fach Bild ist beispielhaft!

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und Befestigungsmaterial• Rinne zu Kompaktverteilstation im aktuellen Ersatzteilkatalog 2016/2017 auf Seite 709 erhältlichTechnische DatenHersteller Art-Nr.: 0077542502001Abgänge: 4-fachl1 [mm]: 127l2 [mm]: 76Marke: SCHLÖSSEREAN: 4044997161524Verteilergröße: DN 25 - 1“ x 1 1/2“l1 [mm]: 89,5Zulauf: DN 25 (1“)l2 [mm]: 35Abgang: DN 40 (1 1/2“)Verteiler: 4-fach Bild ist beispielhaft!

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und BefestigungsmaterialTechnische DatenHersteller Art-Nr.: 0077562502001l1 [mm]: 89,5Verteilergröße: DN 25 - 1" x 1 1/2"l2 [mm]: 35Verteiler: 6-fachZulauf: DN 25 (1“)Abgang: DN 40 (1 1/2“)Abgänge: 6-fachl1 [mm]: 127l2 [mm]: 76Marke: SCHLÖSSEREAN: 4044997176955 Bild ist beispielhaft!

• Zu Abzweig-T-Ventil Anzahl der Anschlüsse: 2 Form: gerade Ausführung: 1-teilig Anschluss 1: Innengewinde Anschluss 2: Außengewinde Konisch: Nein DVGW-Siegel: Nein Gemäß UBA-Positivliste für Trinkwasser geeignet: Nein Flachdichtend: Nein Max. Mediumtemperatur (Dauerbetrieb) [°C]: 90 Größe: DN 32 (1 1/4") EAN: 4044997160992 Hersteller Art-Nr.: 0074403200001 Marke: SCHLÖSSER

• Mit DN 15 (1/2“) Entleerstopfen• Wasserzufuhr von rechtsTechnische DatenHersteller Art-Nr.: 0074552500001Größe: DN 25 (1")Marke: SCHLÖSSEREAN: 4044997146033

• Betriebstemperatur max.: +90°C• Druck max.: 10 bar• Material: Messing• Komplett montiert und geprüft• Oberteile mit nichtsteigender Spindel, 1 Ventilverteiler mit KFR-absperrbarem Oberteil• Abschlusskappe und Abschlussstopfen mit IG DN 15 (1/2“)• Mit nichtsteigender Spindel• Ohne Rinne und BefestigungsmaterialTechnische DatenHersteller Art-Nr.: 0077552503001l1 [mm]: 93,5Verteilergröße: DN 25 - 1 1/4" x 1 1/2"l2 [mm]: 40Verteiler: 5-fachZulauf: DN 32 (1 1/4“)Abgang: DN 40 (1 1/2“)Abgänge: 5-fachl1 [mm]: 129l2 [mm]: 78Marke: SCHLÖSSEREAN: 4044997176917 Bild ist beispielhaft!
