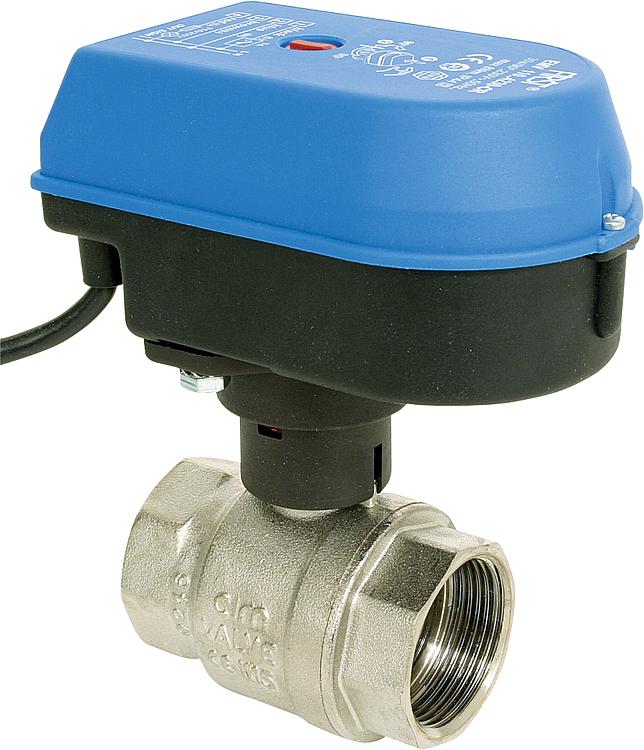

2/2 Wege Elektro-Kugelventil Typ EMV 110...800-2 Compact R 1/2" IGxIG

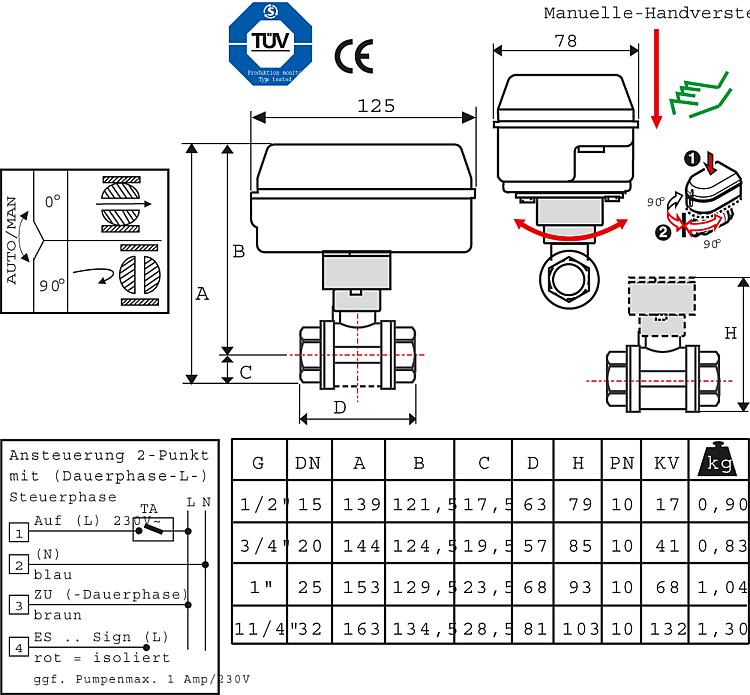

• Leichte KH.-Ausführung zum Absperren Auf/Zu für Heizungs-/Solarsysteme in alternativer Energieversorgung für dünnflüssige nicht aggressive Medien max. 110°C in der Haustechnik• Betriebsdruck max.: 10 bar, bei E-Motorisierung• Umgebungstemperatur -10° bis +50°C nicht kondensierend• Mit integriertem Relais zur 2-Punkt-Ansteuerung• Durchflussausführung voller Querschnitt• Antriebsschutzart: IP 44 nicht kondensierend• Inkl. Anschlusskabel• Körper: Messing vernickelt• Nicht für Brauch-/Trinkwasser zu verwenden• Stellzeit: Auf-/Zu = 30 sek. 90°,eine Drehrichtung• Ausgangsdrehmoment: max. 8 Nm• Nennleistung: max. 3,5 W• Antriebsspannung: 230 V, 50 Hz Größe: DN 25 (1")Typ: 602/800-4Ausführung: ZweiwegeWerkstoff des Gehäuses: MessingAnschlussgröße: DN 25Anschlüsse: InnengewindeDruckstufe: PN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]: 110Min. Mediumtemperatur (Dauerbetrieb) [°C]: 5Oberflächenschutz: vernickeltNetzspannung: 230 V ACFrequenz: 50 HzSteuersignal: ZweipunktMit Endschalter: ✓Handbedienung: ✓Laufzeit [s]: 30Schutzart (IP): IP44Leistungsaufnahme [W]: 3,5Umgebungstemperatur [°C]: -10 - 50WEEE-Nr: 55853718

• Stellzeit: Auf-/Zu = 30 sek. 90°,eine Drehrichtung• Ausgangsdrehmoment: max. 8 Nm• Nennleistung: max. 3,5 W• Antriebsspannung: 230 V, 50 Hz• Einsatz in Energieverteilungs- und Anlagenbau, Heizungs-Sanitär und Solarsystemen, in Druckluft- und Bewässerungsverteiler für dünnflüssige,nicht aggressive Fluide, Medium max. 105°C• max. Betriebsdruck: 10 bar, bei E-Motorisierung• Ausführungen in 24V~AC auf Anfrage• Umgebungstemp. -10° bis +50°C nicht kondensierend• Mit integriertem Relais zur 2-Punkt-Ansteuerung• Durchflussausführung voller Querschnitt• Antriebsschutzart: IP 44 nicht kondensierend• incl. Anschlusskabel• Nicht für Brauch-/Trinkwasser zu verwenden DN: DN 15 (1/2")Typ: 603/801-2Größe: DN 15 (1/2")G: DN 15 (1/2")

Einsatz:- Erstinstallation in Wärmepumpen oder andere Heizungsgeräte- Trinkwasser-Versorgung- Heizungs- und Kühl-Systeme- Solarsysteme- Vorbereitung von warmem Heizungswasser- DruckluftinstallationMedien: Wasser, Trinkwasser, Luft, Glykol <50 % und andere nicht aggressive Fluide- Schutzklasse II- Antriebsschutzart IP 44- Umgebungstemperatur: 0° C bis 55°C- Umgebungsfeuchtigkeit: 0% bis 80% (nicht kondensierend)- Körper: Messing- Nennspannung: 230 VAC/50 Hz- Stellzeit: 30 s/90°- Ausgangsdrehmoment: 5 Nm- Anschluss Kabel: 1 m, 3 x 0,75 mm- Steuerung: 2-Punkt-Steuerung- Eingebautes Relaismodul (SPST)- Handsteuerung mittels Hebel und KnopfCLIP-SYSTEMEinfache Montage von Stellantrieb an dem Kugelhahnkörper mit Clip-System. Stellantrieb wird mit einem Klick montiert.SCA – Adapter für Solar- oder Kühlsysteme - muss extra bestellt werden - 9086080SCA Adapter wirkt als eine thermische Barriere und Schutz für Stellantrieb in Solar- oder Kühlsystemen.Für Medientemperaturen von min. -15° C bis max. +120° C (kurzfristig bis +160° C).G DN H H1 H2 S ø Kvs kg Typ: DN 15 (1/2")Ausführung: ZweiwegeWerkstoff des Gehäuses: MessingAnschlussgröße: DN 15Anschlüsse: InnengewindeDruckstufe: PN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]: 110Min. Mediumtemperatur (Dauerbetrieb) [°C]: 2Oberflächenschutz: unbehandeltNetzspannung: 230 V ACFrequenz: 50 HzSteuersignal: ZweipunktMit Endschalter: -Handbedienung: ✓Laufzeit [s]: 30Schutzart (IP): IP44Leistungsaufnahme [W]: 9Umgebungstemperatur [°C]: 0 - 553/4“ 20 104 94 40 68 19 9,6 0,761“ 25 107 97 43 81 24 11,3 0,961 1/4“ 32 113,5 103,5 52 86 32 25 1,25*B und C in mm, Kvs=m3/h (∆p=1 bar)Messing elektromotorische Kugelhähne Serie 220, voller Durchgang, 10 bar

• Leichte KH.-Ausführung zum Absperren Auf/Zu für Heizungs-/Solarsysteme in alternativer Energieversorgung für dünnflüssige nicht aggressive Medien max. 110°C in der Haustechnik• Betriebsdruck max.: 10 bar, bei E-Motorisierung• Umgebungstemperatur -10° bis +50°C nicht kondensierend• Mit integriertem Relais zur 2-Punkt-Ansteuerung• Durchflussausführung voller Querschnitt• Antriebsschutzart: IP 44 nicht kondensierend• Inkl. Anschlusskabel• Körper: Messing vernickelt• Nicht für Brauch-/Trinkwasser zu verwenden• Stellzeit: Auf-/Zu = 30 sek. 90°,eine Drehrichtung• Ausgangsdrehmoment: max. 8 Nm• Nennleistung: max. 3,5 W• Antriebsspannung: 230 V, 50 Hz Größe: DN 20 (3/4")Typ: 602/800-3Ausführung: ZweiwegeWerkstoff des Gehäuses: MessingAnschlussgröße: DN 20Anschlüsse: InnengewindeDruckstufe: PN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]: 110Min. Mediumtemperatur (Dauerbetrieb) [°C]: 5Oberflächenschutz: verchromtNetzspannung: 230 V ACFrequenz: 50 HzSteuersignal: ZweipunktMit Endschalter: ✓Handbedienung: ✓Laufzeit [s]: 30Schutzart (IP): IP44Leistungsaufnahme [W]: 3,5Umgebungstemperatur [°C]: -10 - 50

• Leichte KH.-Ausführung zum Absperren Auf/Zu für Heizungs-/Solarsysteme in alternativer Energieversorgung für dünnflüssige nicht aggressive Medien max. 110°C in der Haustechnik• Betriebsdruck max.: 10 bar, bei E-Motorisierung• Umgebungstemperatur -10° bis +50°C nicht kondensierend• Mit integriertem Relais zur 2-Punkt-Ansteuerung• Durchflussausführung voller Querschnitt• Antriebsschutzart: IP 44 nicht kondensierend• Inkl. Anschlusskabel• Körper: Messing vernickelt• Nicht für Brauch-/Trinkwasser zu verwenden• Stellzeit: Auf-/Zu = 30 sek. 90°,eine Drehrichtung• Ausgangsdrehmoment: max. 8 Nm• Nennleistung: max. 3,5 W• Antriebsspannung: 230 V, 50 Hz Größe: DN 32 (1 1/4")Typ: 602/800-5Ausführung: ZweiwegeWerkstoff des Gehäuses: MessingAnschlussgröße: DN 32Anschlüsse: InnengewindeDruckstufe: PN 10Max. Mediumtemperatur (Dauerbetrieb) [°C]: 110Min. Mediumtemperatur (Dauerbetrieb) [°C]: 5Oberflächenschutz: vernickeltNetzspannung: 230 V ACFrequenz: 50 HzSteuersignal: ZweipunktMit Endschalter: ✓Handbedienung: ✓Laufzeit [s]: 30Schutzart (IP): IP44Leistungsaufnahme [W]: 3,5Umgebungstemperatur [°C]: -10 - 50

• Stellzeit: Auf-/Zu = 30 sek. 90°,eine Drehrichtung• Ausgangsdrehmoment: max. 8 Nm• Nennleistung: max. 3,5 W• Antriebsspannung: 230 V, 50 Hz• Einsatz in Energieverteilungs- und Anlagenbau, Heizungs-Sanitär und Solarsystemen, in Druckluft- und Bewässerungsverteiler für dünnflüssige,nicht aggressive Fluide, Medium max. 105°C• max. Betriebsdruck: 10 bar, bei E-Motorisierung• Ausführungen in 24V~AC auf Anfrage• Umgebungstemp. -10° bis +50°C nicht kondensierend• Mit integriertem Relais zur 2-Punkt-Ansteuerung• Durchflussausführung voller Querschnitt• Antriebsschutzart: IP 44 nicht kondensierend• incl. Anschlusskabel• Nicht für Brauch-/Trinkwasser zu verwendenTechnische DatenDN: DN 25 (1")Typ: 603/801-4Größe: DN 25 (1")G: DN 25 (1")
