Systemtrenner BA295 STN-WH DN20 3/4" zur Zapfhahnabsicherung

• Zum Schutz des Trinkwasser vor Nichttrinkwasser nach DIN EN 1717 bis einschließlich Flüssigkeitskategorie 3 Technische Daten:• Material: entzinkungsbeständiges Messing• 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone• Betriebsdruck max.: 10 bar• Betriebstemperatur max.: 65°C• Einbaulage: waagerecht, Trichteranschluss nach unten• Medium: Wasser• Integrierter eingangsseitiger Schmutzfänger• Integrierte eingangsseitige Absperrarmatur• KTW-Empfehlungen für Trinkwasser werden eingehalten*Ausführung DN 20 (3/4“) ohne EntleerungTechnische DatenHersteller Art-Nr.: 90 031 00Typ: DN 20 (3/4")*

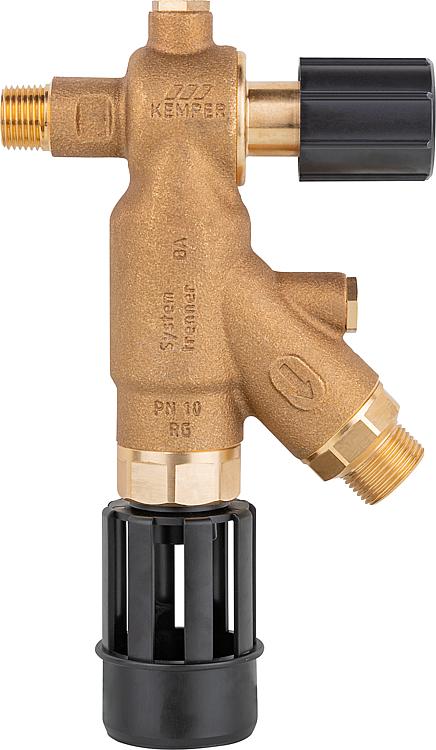

• AnschlussgrößeEingang: DN 15 (1/2")Ausgang: DN 20 (3/4")• Aus Rotguß• Betriebsdruck max.: 10 bar• Betriebstemperatur max.: 60°C• Figur 367 01- Zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100- EPDM-Sitzdichtung- Integrierter eingangsseitiger Edelstahl-Schmutzfänger- Integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV- Mit kontrollierbarer Mitteldruckkammer- Prüfnocken zum Anschluss der Prüfventile- Kunststoff-Ablaufanschluss nach DIN EN 1717- Mit Betätigungsgriff- Totraumfrei- Einbaulage waagerecht, Ablaufventil unten- Mit Absperrfunktion zur Wartung- Ausgangsseitig mit Gewindeanschluss DN 20 (3/4") nach ISO 228 zum Anschluss einer Schlauchtülle- Die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten- Passende Wartungskartusche (Best.-Nr.: 93 176 15)• Normen und Zulassungen- DVGW-Zulassung- KIWA-Zulassung- BELGAQUA-Zulassung- VA-Zulassung- Kunststoffteile mit KTW- und W 270-Zulassung- Nach DVGW W 408- Nach UBA-Bewertungsgrundlage- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1- DIN EN 10226/DIN EN 1717Technische DatenHersteller Art-Nr.: 367 01 015-00Marke: Kemper

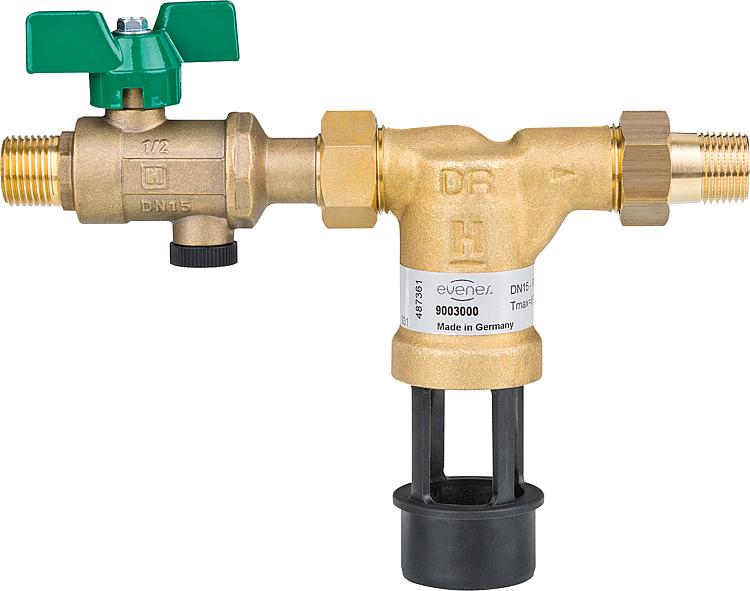

• Zum Schutz des Trinkwasser vor Nichttrinkwasser nach DIN EN 1717 bis einschließlich Flüssigkeitskategorie 3 Technische Daten:• Material: entzinkungsbeständiges Messing• 3 Kammer-System mit kontrollierbarer Vor-, Mittel- und Hinterdruckzone• Betriebsdruck max.: 10 bar• Betriebstemperatur max.: 65°C• Einbaulage: waagerecht, Trichteranschluss nach unten• Medium: Wasser• Integrierter eingangsseitiger Schmutzfänger• Integrierte eingangsseitige Absperrarmatur• KTW-Empfehlungen für Trinkwasser werden eingehalten Hersteller Art-Nr.: 90 030 00Typ: DN 15 (1/2")Marke: evenes

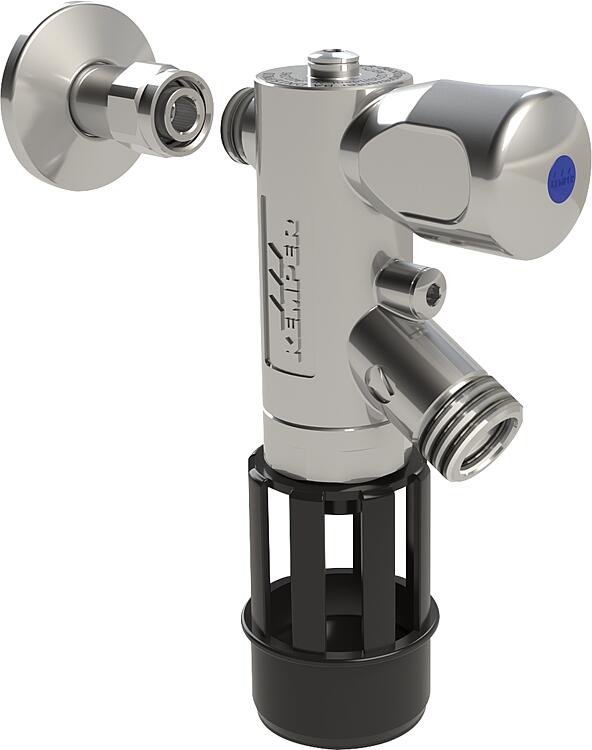

- Anschlussgröße:Eingang: DN 15 (1/2?)Ausgang: DN 20 (3/4?)- Aus Messing, verchromt - Betriebsdruck max.: 10 bar- Betriebstemperatur max.: 60 °C - Zur normgerechten Heizungsbefüllung speziell im Wohnbereich- Zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100- Geeignet zum Anschluss an die Wandscheibe- Mit Wandverschraubung und Schubrosette für den Einbau auch unter sehr beengten Bedingungen- EPDM-Sitzdichtung- Integrierter eingangsseitiger Edelstahl-Schmutzfänger- Integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV- Mit kontrollierbarer Mitteldruckkammer- Prüfnocken zum Anschluss der Prüfventile- Kunststoff-Ablaufanschluss nach DIN EN 1717- Totraumfrei- Einbaulage waagerecht, Ablaufventil unten- Mit Absperrfunktion zur Wartung- Ausgangsseitig mit Gewindeanschluss nach ISO 228 zum Anschluss einer Schlauchtülle- Die Anforderung zur Wartung gem. DIN EN 806-5 ist einzuhalten- Passender Wartungs-Set (Best.-Nr.: 93 187 23)Normen und Zulassungen:- DVGW-Zulassung- VA-Zulassung- Kunststoffteile mit KTW- und W 270-Zulassung- nach UBA-Bewertungsgrundlage- Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1- DIN EN 1717 Hersteller Art-Nr.: 368 02 015-00Marke: KemperNenndurchmesser Anschluss 1: 1/2 Zoll (15)Nenndurchmesser Anschluss 2: 3/4 Zoll (20)Material Gehäuse: MessingMedium: WasserKategorie: 4Max. Arbeitsdruck [bar]: 10Max. Mediumtemperatur (Dauerbetrieb) [°C]: 60Anschluss: AußengewindeDVGW-Siegel: ✓
