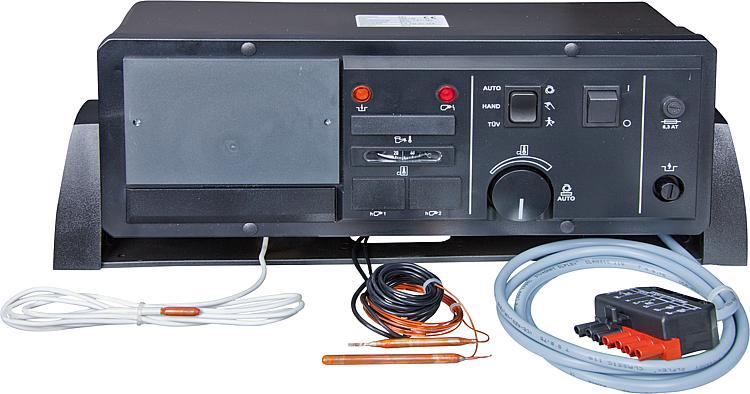

mit schwenkbarem Montagebügel mit zentraler Geräteplatine, Regelthermostat, STB, Kesseltemperaturanzeige, Betriebswahlschalter mit integriertem TÜV-Taster, Ein- und Ausgänge liegen auf Klemmen an der Rückseite der Platine, mit Notbetriebsstecker und Blindabdeckung, Einbaumöglichkeit von Regelgeräten über optional erhältlichen Kabelsatz.Zum Neuaufbau oder Austausch von kompletten Regelungseinheiten an Heizkessel als komplettes Kesselschaltfeld. Mit schwenkbarem Montagebügel, zum einfachen Anschluss ist eine Geräteplatine komplett vormontiert. Die Aus- und Eingänge sind auf der Rückseite über Klemmverbindung schnell und einfach herzustellen. Kesselbetrieb ist auch ohne Regelung, durch einen Notbetriebsstecker (im Lieferumfang enthalten), möglich. Passend durch Kabelsätze (siehe unten)für folgende Reglertypen:• Delta+ 2 B, Delta+ 23 B• Theta+ 2 B, Theta+ 23 B, Theta+ 233 B,Theta+ 2233 B VV Ausstattung:• Netzschalter I / 0• Betriebswahlschalter Automatik / Hand / TÜV• Kesseltemperaturregler einstellbar von 8°C bis 94°C• Sicherheitstemperaturbegrenzer STB 110°C fest eingestellt und durch Schutzkappe abgesichert• Anzeigeleuchten für Brennerstörmeldung und Übertemperaturstörung• Heizkesselwassertemperaturanzeige Technische Daten:• Netzspannung: 230 V / 50 Hz• Gerätesicherung: 6,3 A träge• Gehäusematerial: ABS mit Antistatikum, schwer entflammbar Maße:• Breite mit Bügel: 492 mm• Breite ohne Bügel: 422 mm• Höhe mit Bügel: 187 mm• Höhe ohne Bügel: 154 mm• Tiefe mit Bügel: 180 mm• Tiefe ohne Bügel: 160 mm• Brennerkabel: Länge 2200 mm• Fühler Temp.-Anzeige: Länge 2000 mm ø 6,5 mm• Fühler Kesselregler: Länge 2000 mm ø 6,5 mm• Fühler STB: Länge 2000 mm ø 6,5 mmTechnische DatenHersteller Art-Nr.: 9340137000Marke: EBV

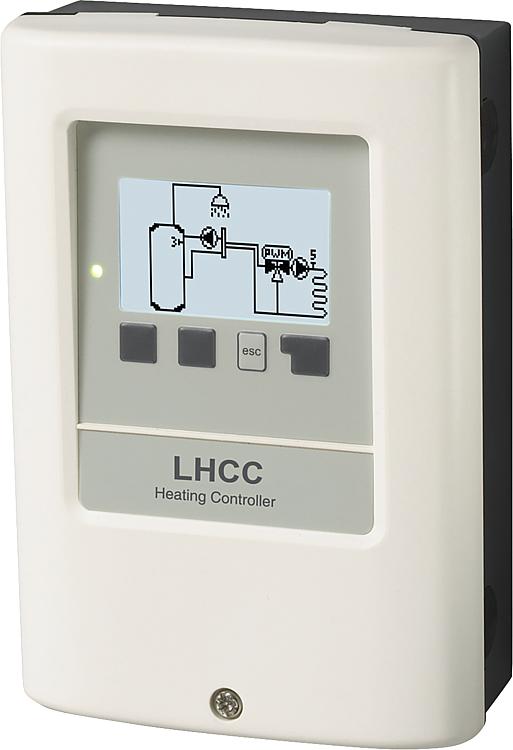

Für Heizungssysteme mit unterschiedlichen WärmequellenFür Standard- und hocheffiziente Umwälzpumpen mit PWM-SignalMit 6 Eingängen und 4 Ausgängen + 2 PWM /0-10 V AusgängeTechnische Daten:• Fühlereingänge gesamt: 6• Relaisanschluss 230 V: 3• Relaisanschluss potentialfrei: 1• Ausgang: 24 V• 0-10 V oder PWM-Ausgang: 2• Betriebsspannung: 230 V/ACFunktionen:• Automatische Sommer- /Winterumschaltung• Antiblockierschutz für Umwälzpumpe• Komfortfunktion für schnelle Aufheizung• Fehlerspeicher und Analyse mit Datum und Zeit• Datenspeicher mit Statistik und grafischer Analyse über Zubehör möglich• Fühlerabgleich• Antilegionellen-Funktion• Menüblöcke• Inbetriebnahme-Hilfe• Netzwerkfähig / CAN Bus• Raumcontroller anschließbar• WandmontageZur Ansteuerung von:• 2 x Mischerheizkreis über PWM/0-10 Voder• 1 x Direktheizkreis und 1 x Mischerheizkreis• 1 x Warmwasser• 1 x Relais zur Wärmeanforderung• 1 x Temperatur-Differenzregelung• Lieferumfang:- 1 x Regler- 1 x Außenfühler- 2 x TauchfühlerTechnische DatenHersteller Art-Nr.: 1161127305

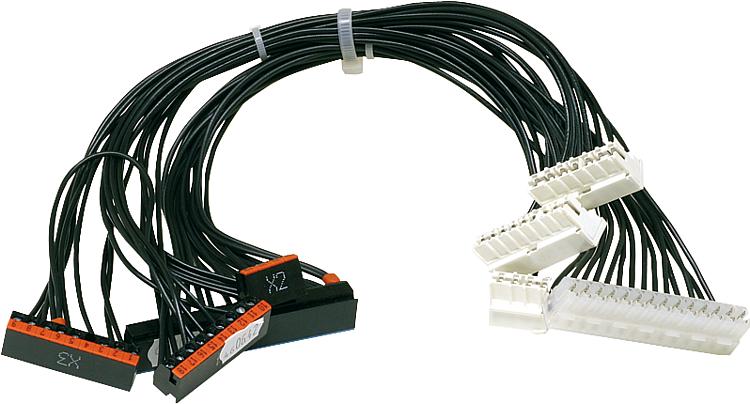

Kabelsatz zum Einbau von Delta+ 2 B bis 23 B RegelgerätenTechnische DatenHersteller Art-Nr.: 9340210000Marke: EBV

Kabelsatz zum Einbau von Theta+ 2 B bis2233 B VV RegelgerätenTechnische DatenHersteller Art-Nr.: 9340213000Marke: EBV
