Quick Fix Pro Verschraubung DN12 x 15mm, Stutzen Steckfitting Messing

Übergangsverschraubung Außengewinde• QuickFix-Pro Verschraubung aufstecken, Mutter anziehen, fertig• Verschraubungen sind metallisch dichtend• Zeitsparende Montage, da kein Zerlegen des Fittings mehr notwendig istTechnische DatenWellrohr x AG: DN 12 x DN 15 (1/2")

Das bewährte flexible Rohrsystem für die innovative Haustechnik.• Nichtrostender Stahl • Werkstoff AISI316L, DIN 1.4404• Nenndruck PN bei 20°C (bar): DN12 (21), DN16 (16), DN20 und DN25 (10)Verlegen: Edelstahl-Flexrohr wird vor Ort abgerollt. Es kann leicht in Form gebogen und korrigiert werden. Der minimale Biegeradius ist zu beachten. Es darf keine Torsion ausgeübt werden. Schneiden: Das Flexrohr sollte nicht zu knapp abgeschnitten werden. Mindestens eine Welle benötigen Sie zum Herstellen der Dichtflächen. Am besten nehmen Sie einen Rohrabschneider, den Sie im Wellental ansetzen. Mit wenig Druck im rechten Winkel schneiden, Schneidrad nur langsam nachdrehen.Geeignet für QuickFix-Pro - metallisch dichtende Verschraubungen. Technische Daten: DN12 DN16 DN20 DN25 DN32Nenndruck PN bei 20°C (bar) 21 16 10 10 4Biegeradius min. statisch (mm) 20 25 30 35 40Innendurchmesser (mm) 11,85 16,5 21 25,3 32,4Außendurchmesser (mm) 15,85 21,35 26,6 31,7 39,9Toleranz (mm) 0,2 0,2 0,2 0,3 0,3Gewicht (g/m) 86 145 195 255 335Wärmeträgervolumen ca. (ml/m) 145 265 360 550 1100Entsprechendes glattes Rohr 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1Überwurfmutter DN15 (½”) DN20 (¾”) DN25 (1”) DN32 (1¼”) DN40 (1½”)Gegenschraubteil IG Gparalleles Gewinde nach ISO 228/1 – DN15 (½”) DN20 (¾”) DN25 (1”) DN32 (1¼”)Gegenschraubteil AG Rkonisches Gewinde nach ISO 7/1 DN15 (½”) DN15 (½”) DN20 (¾”) DN25 (1”) DN32 (1¼”) Technische Daten VPE: Ring á 10 m Größe: DN 12 Typ: Edelstahl-Flexrohr DN 12 Länge m/Rolle: 10 Meter/Rolle: 10

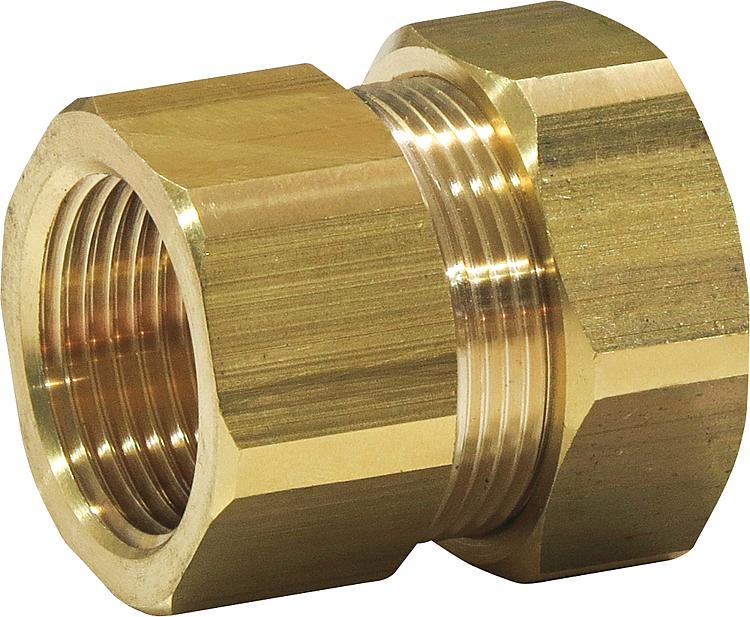

Übergangsverschraubung Innengewinde• QuickFix-Pro Verschraubung aufstecken, Mutter anziehen, fertig• Verschraubungen sind metallisch dichtend• Zeitsparende Montage, da kein Zerlegen des Fittings mehr notwendig istTechnische DatenWellrohr x IG: DN 12 x DN 15 (1/2")

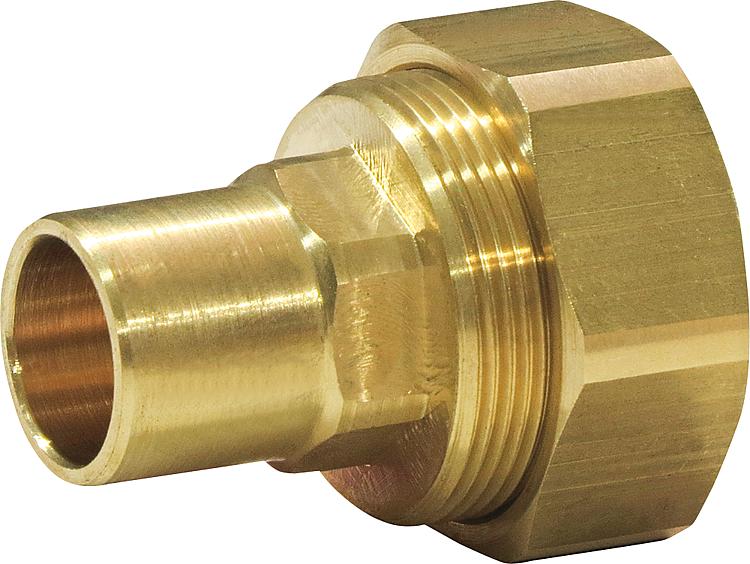

Übergangsanschluss mit Rohrstutzen• QuickFix-Pro Verschraubung aufstecken, Mutter anziehen, fertig• Verschraubungen sind metallisch dichtend• Zeitsparende Montage, da kein Zerlegen des Fittings mehr notwendig ist Wellrohr x Stutzen: DN 16 x 15 mmArt des Fittings: Übergang RohrstutzenMaterial: MessingVerbindungstechnik: Stecken/verschraubenAnschluss Übergang: RohrstutzenNenndurchmesser Übergang: 15 mmTemperaturbereich [°C]: -40 - 150Material Abdichtung: MetalldichtendMax. Arbeitsdruck bei 20 °C [bar]: 10DVGW-Siegel: -Für Medium geeignet: Flüssigstoffe

Größe: 18 x 12 mmpassend für: DN 12Ausführung: FlachdichtringAußendurchmesser [mm]: 18Innendurchmesser [mm]: 12Material: FaserwerkstoffStahleinlage: -

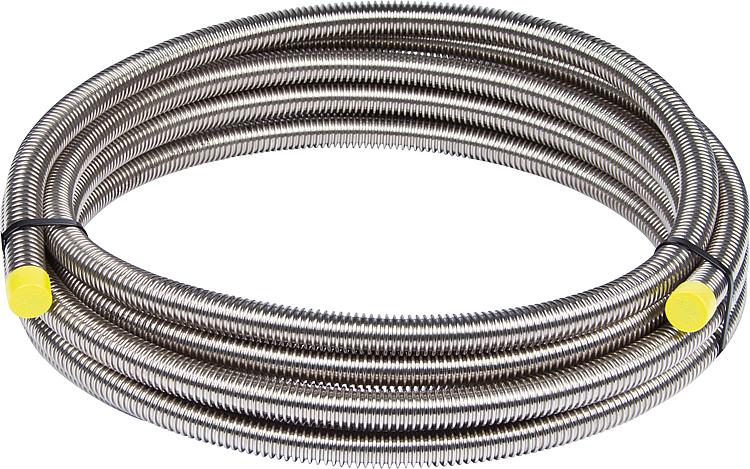

Solar-Flexrohr DN 12, 50m Das bewährte flexible Rohrsystem für die innovative Haustechnik.• Nichtrostender Stahl• Werkstoff AISI316L, DIN 1.4404• Nenndruck PN bei 20°C (bar): DN12 (21), DN16 (16), DN20 und DN25 (10) Verlegen: Edelstahl-Flexrohr wird vor Ort abgerollt. Es kann leicht in Form gebogen und korrigiert werden. Der minimale Biegeradius ist zu beachten. Es darf keine Torsion ausgeübt werden. Schneiden: Das Flexrohr sollte nicht zu knapp abgeschnitten werden. Mindestens eine Welle benötigen Sie zum Herstellen der Dichtflächen. Am besten nehmen Sie einen Rohrabschneider, den Sie im Wellental ansetzen. Mit wenig Druck im rechten Winkel schneiden, Schneidrad nur langsam nachdrehen. Geeignet für QuickFix-Pro - metallisch dichtende Verschraubungen.Technische Daten: DN12 DN16 DN20 DN25 DN32Nenndruck PN bei 20°C (bar) 21 16 10 10 4Biegeradius min. statisch (mm) 20 25 30 35 40Innendurchmesser (mm) 11,85 16,5 21 25,3 32,4Außendurchmesser (mm) 15,85 21,35 26,6 31,7 39,9Toleranz (mm) 0,2 0,2 0,2 0,3 0,3Gewicht (g/m) 86 145 195 255 335Wärmeträgervolumen ca. (ml/m) 145 265 360 550 1100Entsprechendes glattes Rohr 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1Überwurfmutter DN15 (½”) DN20 (¾”) DN25 (1”) DN32 (1¼”) DN40 (1½”)Gegenschraubteil IG Gparalleles Gewinde nach ISO 228/1 – DN15 (½”) DN20 (¾”) DN25 (1”) DN32 (1¼”)Gegenschraubteil AG Rkonisches Gewinde nach ISO 7/1 DN15 (½”) DN15 (½”) DN20 (¾”) DN25 (1”) DN32 (1¼”) VPE: Ring á 50 mTyp: Edelstahl-Flexrohr DN 12Größe: DN 12Meter/Rolle: 50

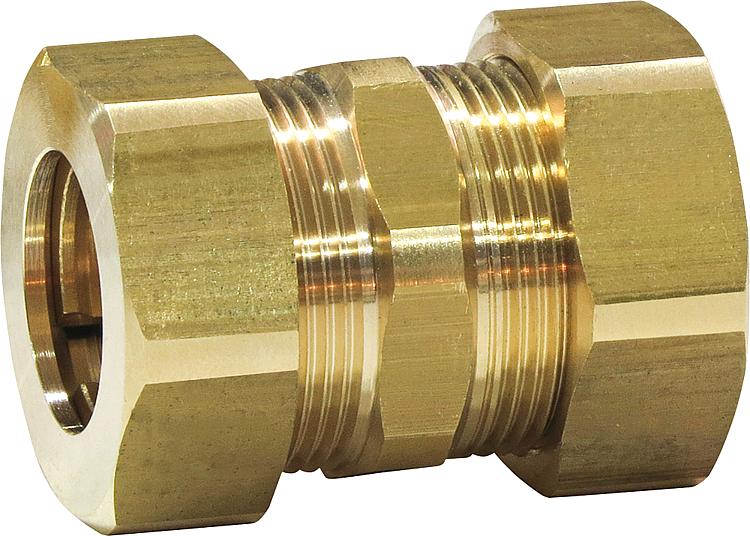

Kupplungsverschraubung • QuickFix-Pro Verschraubung aufstecken, Mutter anziehen, fertig• Verschraubungen sind metallisch dichtend• Zeitsparende Montage, da kein Zerlegen des Fittings mehr notwendig ist Wellrohr: DN 12 x DN 12Art des Fittings: Übergang KupplungMaterial: MessingVerbindungstechnik: Stecken/verschraubenTemperaturbereich [°C]: -40 - 150Material Abdichtung: MetalldichtendMax. Arbeitsdruck bei 20 °C [bar]: 10DVGW-Siegel: -Für Medium geeignet: Flüssigstoffe

Übergangsverschraubung Klemmring• QuickFix-Pro Verschraubung aufstecken, Mutter anziehen, fertig• Verschraubungen sind metallisch dichtend• Zeitsparende Montage, da kein Zerlegen des Fittings mehr notwendig istTechnische DatenWellrohr x CU-Rohr: DN 12 x 15 mmMaterial: Messing
