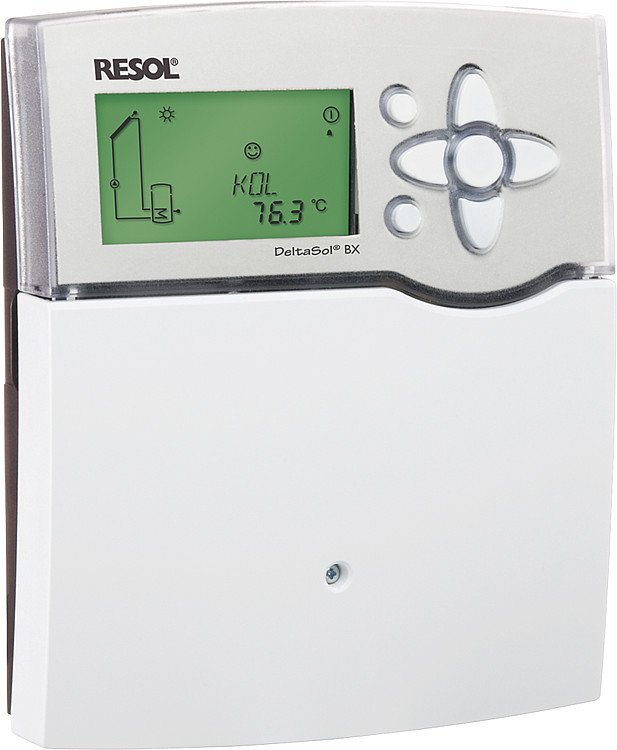

Differenztemperaturregler DeltaSol BX Komplettpaket mit 5 Fühler Resol Regler

Systemregler für Solar- und Heizungssysteme DeltaSol® MXTechnische DatenHersteller Art-Nr.: 115 992 10Marke: RESOL®

• Eingänge: 8 Eingänge für PT1000-,PT500- oder KTY-Temperatursensoren,1 Impulseingang V40, 2 GrundfosDirect Sensors™, 1 CS10-Einstrahlungssensor• Ausgänge: 4 Halbleiterrelais, 1 potenzialfreiesRelais, 2 PWM-Ausgänge• Datenausgang: RESOL VBus®,SD-Karteneinschub• Maße (LxBxH): 198 x 170 x 43 mm Lieferumfang:• inkl. 5 Sensoren PT1000(2x FKP6, 3x FRP6), SD-Karte (2GB)Technische Daten:• Eingänge: 8 (9) Eingänge für Pt1000-, Pt500- oder KTY-Temperatursensoren, 1 Impulseingang V40, Eingänge für 2 digitale Grundfos Direct Sensors™*,• 1 Eingang für einen CS10-Einstrahlungssensor• Ausgänge: 4 Halbleiterrelais, 1 potenzialfreies Relais, 2 PWM-Ausgänge• Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais),4 (1) A 24 V~ / 240 V~ (potenzialfreies Relais)• Gesamtschaltleistung: 4 A 240 V~• Versorgung: 100 ... 240 V~ (50 ... 60 Hz)• Standby: 0,73 W• Datenschnittstelle: RESOL VBus®,SD-Karteneinschub• Gehäuse: Kunststoff, PC-ABS und PMMA• Montage: Wandmontage, Schalttafel-Einbau möglich• Schutzart: IP 20 / DIN EN 60529• Maße: 198 x 170 x 43 mmFunktionen:• ΔT-Regelung,• Drehzahlregelung• Wärmemengenzählung• Betriebsstundenzähler für die Solarpumpe• Röhrenkollektorfunktion• Thermostatfunktion• Speicherschichtladung• Vorranglogik• Drainbackoption,• Boosterfunktion• Überwärmeabfuhr• Thermische Desinfektionsfunktion• Funktionskontrolle gemäß BAFA-Richtlinie• Für mittlere und komplexe Solaranlagen und Heizungsanwendungen• Für Standard und hocheffiziente Umwälzpumpen mit PWM-Signal• Mit 8 Eingängen und 5 Ausgängen• Erweiterbar mit 2 ModulenDer DeltaSol® BX Plus ist ein Systemregler für Mehrspeicher-Solar- und Heizungssysteme. Das selbsterklärende Inbetriebnahmemenü führt Sie sicher durch die Systemkonfiguration, indem es direkt nach dem Anschluss die wichtigsten Einstellungen abfragt. Für den optimalen Überblick werden im Servicemenü alle Relais- und Sensorbelegungen aufgelistet.2-Speicher-Solarsystem mit Sensoren und 3-Wege-Venti2-Speicher-Solarsystem mit Ventillogik und Wärmeaustauschregelung3-Speicher-Solarsystem mit Ventillogik und Vorranglogik3-Speicher-Solarsystem mit Pumpenlogik und VorranglogikSolarsystem mit Schichtspeicher und 2. SpeicherSolarsystem mit Ost-/ Westdach und 2 Speichern (Ventillogik)Technische DatenHersteller Art-Nr.: 115 001 40Marke: RESOL®
