Magra Anschlußgarnitur 60 Ausführung ABV 1 selbstdichtend 70521

- Für Fußbodenheizung- Mit montierten Magra-Ventilen- Vorlauf nachrüstbar mit Heimeier-kompatiblen, elektr. Stellantrieben- Rücklauf absperr- und voreinstellbar- Ohne Übergangsverschraubungen- Aus Stahlblech C-Profilen geschweißt- Werkseitig außen kunststoffbeschichtet- Heizwasser-Durchsatz: bis 3 m³/h- Leistung bei ∆T=20°C: bis 70 kW- Bauart: TÜV-geprüft- Doppelkammer 60/60 mm- Betriebsdruck max.: 6 bar- Betriebstemperatur max.: 110°C- Kombinierter Vor- und Rücklaufverteiler für Fußbodenheizungen und Heizkörper- Verteilerkammer für Vor- und Rücklauf,übereinander angeordnet- Vor- und Rücklaufstutzen DN 15 (1/2") AG, nebeneinander (bei Magra-Ventilen:DN 20 (3/4") Eurokonus- Abstand Abgänge: 50 mm- Verteileranschluss DN 25 (1") beidseitig- Werkseitig außen kunststoffbeschichtetTechnische DatenHersteller Art-Nr.: 10200600616Anzahl Heizgruppen: 6EAN: 4024497000318Typ: 6 Heizkreise

• 1 MAGRA - Anschlussstück mit Verschraubung DN 25 (1")• 1 Durchgangsverschraubung DN 25 (1")• 2 Reduzierstopfen DN 25 (1“) x DN 10 (3/8“)• 2 Entlüftungsventile DN 10 (3/8“) mit drehbarem Luftauslass• 1 drehbarer Hahn DN 10 (3/8") mit Schlauchanschluss zum Spülen - Füllen - Entleeren• 1 LuftventilschlüsselTechnische DatenHersteller Art-Nr.: 70520Marke: MAGRA

• Für den Einbau im Vor- und Rücklauf der MAGRA-Anschlussgarnitur 60Lieferumfang:• Thermometer d = 50 mm• Skaleneinteilung 0 - 120°• Mit Zwischenstück DN 25 (1") aus Messing

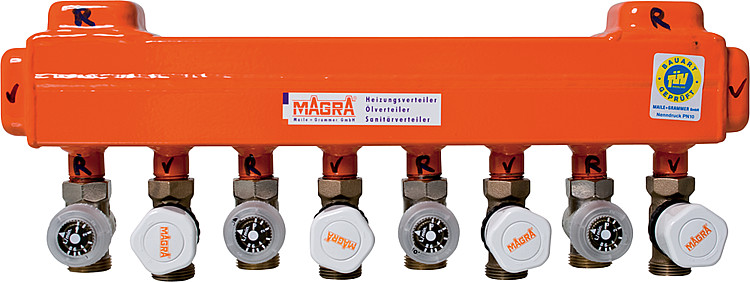

• Für Fußbodenheizung• Mit montierten Magra-Ventilen• Vorlauf nachrüstbar mit M30 x 1,5, elektr. Stellantrieben (Heimeier kompatibel)• AV 23 SETTER Rondo-Abgleichventil für hydraulische Einregulierung und Absperrung im Rücklauf• Werkseitig außen kunststoffbeschichtet• Heizwasser-Durchsatz: bis 3 m³/h• Leistung bei ∆T=20°C: bis 70 kW• Bauart: TÜV-geprüft• Doppelkammer 60/60 mm• Betriebsdruck max.: 6 bar• Betriebstemperatur max.: 110°C• Kombinierter Vor- und Rücklaufverteiler für Fußbodenheizungen und Heizkörper• Verteilerkammer für Vor- und Rücklauf, übereinander angeordnet• Vor- und Rücklaufstutzen DN 15 (1/2") AG, nebeneinander (bei Magra-Ventilen: DN 20 (3/4") Eurokonus• Abstand Abgänge: 50 mm• Verteileranschluss DN 25 (1") beidseitig Anschluss Ventileinsätze: M30 x 1,5 Achsabstand Sekundärkreis [mm]: 50 Anzahl der Gruppen sekundär [Stk]: 2 Durchflussmessbereich [l/min]: 0.6 — 8 Max. Betriebstemperatur [°C]: 110 Breite [mm]: 100 Material: Stahl Druckstufe: PN 6 Mit Wandbefestigungsbügel: Nein Anschluss Sekundär: DN 20 (3/4") AG Eurokonus Anzahl Heizgruppen: 2 EAN: 4024497003906 Ausführung: Stahl Hersteller Art-Nr.: 10200600217 Marke: MAGRA

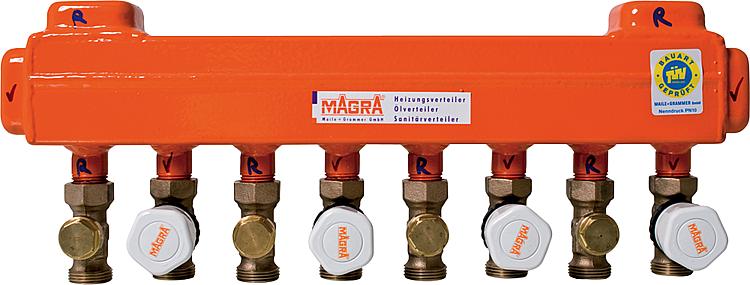

• Für Fußbodenheizung• Mit montierten Magra-Ventilen• Vorlauf nachrüstbar mit M30 x 1,5, elektr. Stellantrieben (Heimeier kompatibel)• Rücklauf absperr- und voreinstellbar• Ohne Übergangsverschraubungen• Aus Stahlblech C-Profilen geschweißt• Werkseitig außen kunststoffbeschichtet• Heizwasser-Durchsatz: bis 3 m³/h• Leistung bei ∆T=20°C: bis 70 kW• Bauart: TÜV-geprüft• Doppelkammer 60/60 mm• Betriebsdruck max.: 6 bar• Betriebstemperatur max.: 110°C• Kombinierter Vor- und Rücklaufverteiler für Fußbodenheizungen und Heizkörper• Verteilerkammer für Vor- und Rücklauf,übereinander angeordnet• Vor- und Rücklaufstutzen DN 15 (1/2") AG, nebeneinander (bei Magra-Ventilen:DN 20 (3/4") Eurokonus• Abstand Abgänge: 50 mm• Verteileranschluss DN 25 (1") beidseitig• Werkseitig außen kunststoffbeschichtetTechnische DatenHersteller Art-Nr.: 10200600716Ausführung: StahlAnzahl Heizgruppen: 7EAN: 4024497000653Typ: 7 Heizkreise

• Heizwasser-Durchsatz: bis 3 m³/h• Leistung bei ∆T=20°C: bis 70 kW• Bauart: TÜV-geprüft• Doppelkammer 60/60 mm• Betriebsdruck max.: 6 bar• Betriebstemperatur max.: 110°C• Kombinierter Vor- und Rücklaufverteiler für Fußbodenheizungen und Heizkörper• Verteilerkammer für Vor- und Rücklauf,übereinander angeordnet• Vor- und Rücklaufstutzen DN 15 (1/2") AG, nebeneinander (bei Magra-Ventilen:DN 20 (3/4") Eurokonus• Abstand Abgänge: 50 mm• Verteileranschluss DN 25 (1") beidseitig• Für Fußbodenheizung• Mit montierten Magra-Ventilen• Vorlauf nachrüstbar mit M30 x 1,5, elektr. Stellantrieben (Heimeier kompatibel)• Rücklauf absperr- und voreinstellbar• Ohne Übergangsverschraubungen• Aus Edelstahl V4A geschweißt• Werkseitig gebeizt und passiviertDie Edelstahl Heizkreisverteiler 60/60 von MAGRA sind Doppelkammerverteiler, die sich zum Anschluss von Fußbodenheizungen und Heizkörpern eignen. Die kombinierten Vor- und Rücklaufverteiler zeichnen sich durch ihre übereinander angeordneten Verteilerkammern aus. Dieses Konstruktionsmerkmal sorgt für kompakte Abmessungen der Magra Verteiler bei gleichzeitig hoher Stabilität. Die durchdachte Anordnung der Anschlussverschraubungen ermöglicht eine übersichtliche und zweckmäßige Rohrführung. Magra Heizkreisverteiler 60/60 aus Edelstahl verfügen über fertig montierte Magra-Ventile im Vorlauf. Bei Bedarf kann der Vorlauf mit elektrischen Stellantrieben (Gewindeaufnahme M30x1,5mm) nachgerüstet und elektronisch angesteuert werden. Der Rücklauf der Magra Heizkreisverteiler ist voreinstellbar und absperrbar ausgeführt. Magra fertigt die Verteiler aus widerstandsfähigem Edelstahl V4A, der nach bewährten Verfahren verschweißt wird. Die Edelstahloberflächen der Verteiler werden bereits werksseitig gebeizt und passiviert. Magra Verteiler für Fußbodenheizungen und Heizkörper sind in verschiedenen Ausführungen erhältlich. Je nach Bautyp steht eine unterschiedliche Anzahl von Anschlüssen am Vorlauf und Rücklauf zur Verfügung. Maximal zwölf Heizgruppen lassen sich auf diese Weise an einem Heizverteiler aus Edelstahl anschließen und regeln.Technische DatenHersteller Art-Nr.: 10240600516Ausführung: EdelstahlTyp: 5 HeizkreiseAnzahl Heizgruppen: 5Marke: MAGRAEAN: 4024497001803

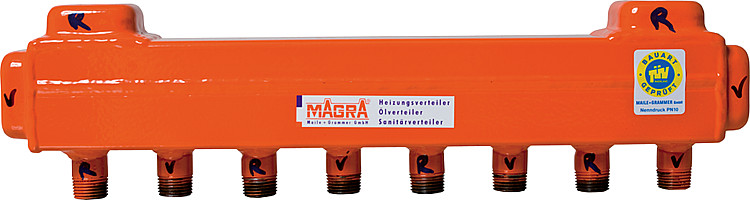

• Für Heizkörper• Ohne Ventile• Werkseitig außen kunststoffbeschichtet• Heizwasser-Durchsatz: bis 3 m³/h• Leistung bei ∆T=20°C: bis 70 kW• Bauart: TÜV-geprüft• Doppelkammer 60/60 mm• Betriebsdruck max.: 6 bar• Betriebstemperatur max.: 110°C• Kombinierter Vor- und Rücklaufverteiler für Fußbodenheizungen und Heizkörper• Verteilerkammer für Vor- und Rücklauf,übereinander angeordnet• Vor- und Rücklaufstutzen DN 15 (1/2") AG, nebeneinander (bei Magra-Ventilen:DN 20 (3/4") Eurokonus• Abstand Abgänge: 50 mm• Verteileranschluss DN 25 (1") beidseitigTechnische DatenHersteller Art-Nr.: 10200600400Anzahl Heizgruppen: 4

• Für Fußbodenheizung• Mit montierten Magra-Ventilen• Vorlauf nachrüstbar mit M30 x 1,5, elektr. Stellantrieben (Heimeier kompatibel)• AV 23 SETTER Rondo-Abgleichventil für hydraulische Einregulierung und Absperrung im Rücklauf• Werkseitig außen kunststoffbeschichtet• Heizwasser-Durchsatz: bis 3 m³/h• Leistung bei ∆T=20°C: bis 70 kW• Bauart: TÜV-geprüft• Doppelkammer 60/60 mm• Betriebsdruck max.: 6 bar• Betriebstemperatur max.: 110°C• Kombinierter Vor- und Rücklaufverteiler für Fußbodenheizungen und Heizkörper• Verteilerkammer für Vor- und Rücklauf,übereinander angeordnet• Vor- und Rücklaufstutzen DN 15 (1/2") AG, nebeneinander (bei Magra-Ventilen:DN 20 (3/4") Eurokonus• Abstand Abgänge: 50 mm• Verteileranschluss DN 25 (1") beidseitig Hersteller Art-Nr.: 10200600717Ausführung: StahlAnzahl Heizgruppen: 7Marke: MAGRAEAN: 4024497004064Anschluss Ventileinsätze: M30 x 1,5Achsabstand Sekundärkreis [mm]: 50Anzahl der Gruppen sekundär [Stk]: 7Durchflussmessbereich [l/min]: 0,6 - 8Hydraulischer Abgleich: statischMit Anschlussgarnitur: -Mit Durchflussanzeige: ✓Mit Regulierungsverschraubung: -Max. Betriebstemperatur [°C]: 110Mit Ventileinsätzen: ✓Breite [mm]: 350Material: StahlDruckstufe: PN 6Primärer Anschluss: InnengewindeMit Wandbefestigungsbügel: -Nenninnendurchmesser primär: DN 25 (1")Anschluss Sekundär: DN 20 (3/4") AG Eurokonus
