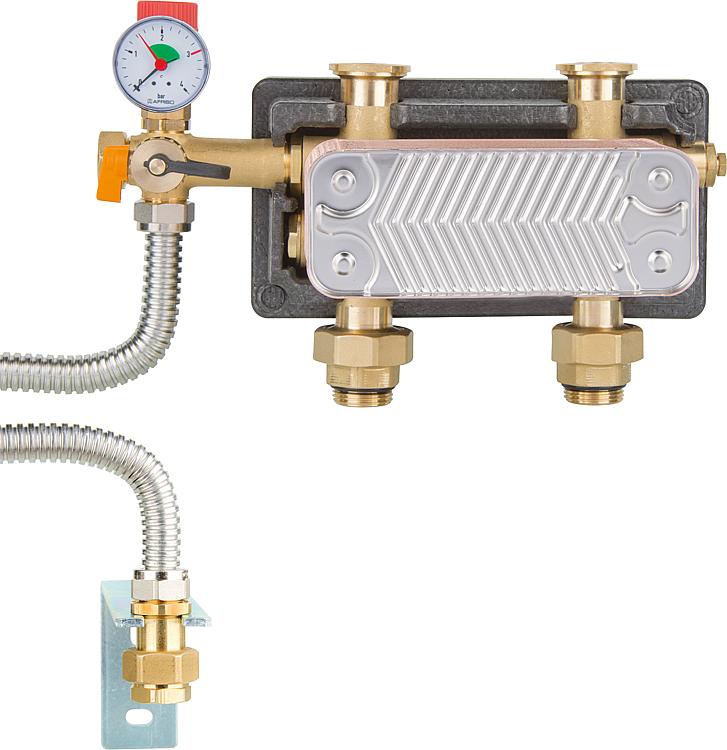

PAW Systemtrennung HeatBloc DN25 2x 1" AG - 2xF1, 3bar, Si-Grp MAG-Anschluss, 25kW
Dekoration, sofern auf Bildern gezeigt, befindet sich nicht im Lieferumfang. Ausschließlich der wörtlich beschriebene Artikel wird geliefert
- Artikel-Nr.: 9001697
- Hersteller: PAW
- Hersteller-Nummer: 36573
- Versandart: Standard
Systemtrennung:
Die Systemtrennung wird für Heizkreise eingesetzt, die vom Primärkreislauf entkoppelt sein müssen. Der Wärmetauscher sorgt für eine optimale Wärmeübertragung vom Primärkreis zum Sekundärkreis.
Einsatzgebiet:
Für Anlagen mit Sauerstoffeintrag, wie z.B. Fußboden- oder Wandheizungen mit diffusionsoffenen Kunststoffrohren, offenen Expansionsgefäßen oder intermittierendem Sauerstoffeintrag (z.B. neues stetiges Nachfüllen) und zur Trennung / Absicherung des Kesselkreises bei Altanlagen und Kesseltausch. Zur Vervollständigung eines Trennsystems ist eine Erweiterung mit einem gemischten / ungemischten Heat Bloc erforderlich.
Technische Daten:
• Achsabstand: 125 mm
• Betriebsdruck max.: 6 bar
• Betriebstemperatur max.: 110 °C
• Tauchhülse sekundär: für Fühler 6 mm
• Material:
- Armaturen: Messing
- Dichtungen: EPDM
- Isolierung: EPP
• Wärmetauscher:
- Edelstahl 1.4401 (AISI 316)
- Lot: 99,99% Kupfer
Anschlüsse Erzeuger:
• DN 25 (1“) AG/ DN 40 (11/2“) IG( Mutter) auf DN 25 (1“) Flansch
Anschlüsse Verbraucher:
• DN 25 (1“) Flansch
Lieferumfang:
• Systemtrennung und Isolierkörper
• Armaturengruppe inkl. Entleerung, Manometer, Sicherheitsventil 3 bar, MAG Verbindungsset mit Wandhalter
*bei Primär: 60/45°C, Sekundär: 35/45°C
Technische Daten
Hersteller Art-Nr.: 36573
Ausführung: max. 25 KW* (40 Platten)
kvs-Wert [m³/h]: 4,9
